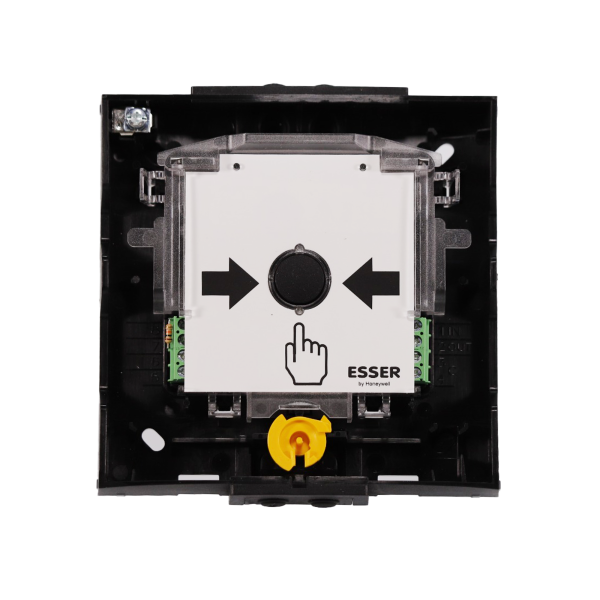

ESSER Konventionelles MCP-Elektronikmodul, mit 2. Mikroschalter
Maximale Flexibilität für Ihre Brandmeldeanlage: Dieses konventionelle MCP-Elektronikmodul verfügt über einen zweiten Mikroschalter, der bei Alarmauslösung einen potentialfreien Kontakt schaltet und so externe Geräte ansteuern kann. Die besonders flache Bauform und die steckbaren Anschlussklemmen ermöglichen eine schnelle und unkomplizierte Installation, während die clevere Dreifach-Tastenfunktion für Test, Öffnen und Reset die Wartung vereinfacht.
Produkteigenschaften & Technische Details
-
Artikelnummer: 804951
-
SKU: 804951
-
Produkt-UID: 300000804
-
Luftfeuchtigkeit: < 95 %
-
Alarmstrom bei 9 V DC: 9
-
Art des Schutzes: IP 43 (im Gehäuse), IP 55 mit Deckel 704965
-
Lagertemperatur: -40 °C ... 75 °C
-
Gewicht: ca. 78 g
-
Leistungserklärung: DoP-20485130701
-
Anzeige des Alarms: LED, rote und gelbe Flagge
-
Anwendungstemperatur: -40 °C ... 70 °C
-
Abmessungen: B: 88 mm H: 88 mm T: 21 mm
-
Anschlussklemme: max. 2,5 mm² (AWG 26-14)
-
Eigenschaften: Flache BauformSteckbare Anschlussklemmen Optionale KlemmeDreifach-Tastenfunktion (Test, Öffnen, Reset)Nicht betriebsbereite Melder können durch Umdrehen der beiliegenden Glasscheibe mit dem Aufkleber "Außer Betrieb" gekennzeichnet werden
-
Betriebsspannung: 8 ... 30 V DC
-
Anzahl der Melder/Zone: max. 10 Melder pro Schleife (nach VdS)
Lieferumfang & Zubehör
- 1x Konventionelles MCP-Elektronikmodul, mit 2. Mikroschalter
- 1x Glasscheibe
- Klemme
Hinweis: Produktbilder können abweichen; Farbunterschiede sind möglich. Zubehör und Dekoration sind, sofern nicht angegeben, nicht im Lieferumfang enthalten. Marken- und Produktnamen sind Eigentum der jeweiligen Rechteinhaber und dienen ausschließlich der Darstellung und Beschreibung der Produkte.
Produktbezogene Warn- und Sicherheitshinweise
Dieses Produkt wurde gemäß der Allgemeinen Produktsicherheitsrichtlinie (GPSR) sowie auf Grundlage einer sorgfältigen Risikoanalyse geprüft. Sofern für dieses Produkt zusätzliche gesetzlich vorgeschriebene Informationen erforderlich sind, haben wir diese in der Produktbeschreibung hinterlegt. Andernfalls erfüllt das Produkt bei bestimmungsgemäßem Gebrauch sämtliche Sicherheitsanforderungen und benötigt daher keine spezielle Kennzeichnung nach GPSR oder anderen geltenden Vorschriften.
Alle sicherheitsrelevanten Informationen werden von uns regelmäßig überprüft, aktualisiert und im Einklang mit den gesetzlichen Vorgaben ergänzt.
Bei Fragen oder weiterführenden Informationen können Sie sich gerne per E-Mail an uns oder direkt an den Hersteller wenden (Kontaktdaten siehe Artikelbeschreibung).
Allgemeine Sicherheitshinweise
- Die Installation, Wartung und Reparatur darf nur von qualifiziertem Fachpersonal unter Einhaltung der geltenden Normen und Vorschriften für Brandmeldeanlagen durchgeführt werden.
- Trennen Sie vor allen Installations- und Wartungsarbeiten die gesamte Anlage von der Stromversorgung, um die Gefahr eines elektrischen Schlags auszuschließen.
- Dieses Produkt ist eine sicherheitsrelevante Komponente. Eine unsachgemäße Handhabung kann zum Versagen der Brandmeldeanlage und zu lebensbedrohlichen Situationen führen.
- Betreiben Sie das Modul ausschließlich innerhalb der spezifizierten technischen Grenzen (Spannung: 8-30 V DC, Temperatur: -40 °C bis 70 °C).
Anleitung für die sichere Verwendung
- **Installation:** Montieren Sie das Modul an einem gut sichtbaren, frei zugänglichen und gemäß den örtlichen Brandschutzvorschriften geplanten Ort.
- **Elektrischer Anschluss:** Stellen Sie sicher, dass die Anlage spannungsfrei ist. Schließen Sie die Verkabelung gemäß dem Anschlussplan der Brandmeldezentrale an. Der maximale Aderquerschnitt beträgt 2,5 mm².
- **Inbetriebnahme:** Führen Sie nach der Installation einen vollständigen Funktionstest über die integrierte Test-Taste durch. Überprüfen Sie die Alarmanzeige am Modul (LED, Flagge) sowie die Signalisierung an der Brandmeldezentrale.
- **Alarmauslösung im Notfall:** Drücken Sie im Brandfall fest auf die Mitte der Scheibe, um den Alarm manuell auszulösen.
- **Zurücksetzen des Alarms:** Ein ausgelöster Alarm darf nur von autorisiertem Personal nach Klärung der Ursache zurückgesetzt werden. Nutzen Sie hierfür die Reset-Funktion des Moduls.
Warnhinweise zu vorhersehbarem Missbrauch
- Schließen Sie das Modul niemals an eine falsche Spannungsquelle an (z.B. Wechselstrom oder Gleichstrom über 30 V). Dies führt zur Zerstörung des Geräts.
- Führen Sie keine baulichen Veränderungen, Modifikationen oder Reparaturversuche am Modul durch. Dies führt zum Erlöschen der Zulassung und der Garantie.
- Verwenden Sie das Modul nicht im Freien oder in feuchten Umgebungen ohne das passende, separat erhältliche Schutzgehäuse (z.B. Deckel 704965 für IP55-Schutz).
- Blockieren oder verdecken Sie den Zugang zum Handfeuermelder nicht durch Möbel, Pflanzen oder andere Gegenstände.
- Benutzen Sie den Alarmtaster nicht als Klingel, Türöffner oder für andere nicht sicherheitsrelevante Schaltvorgänge.
Wartung und Entsorgung
- **Regelmäßige Wartung:** Lassen Sie das Modul mindestens einmal jährlich im Rahmen der Wartung der gesamten Brandmeldeanlage von einer Fachkraft überprüfen.
- **Reinigung:** Reinigen Sie die Oberfläche des Gehäuses bei Bedarf mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungs- oder Scheuermittel.
- **Kennzeichnung 'Außer Betrieb':** Um einen Melder vorübergehend als nicht betriebsbereit zu kennzeichnen, drehen Sie die Glasscheibe um, sodass der Aufkleber 'Außer Betrieb' sichtbar ist.
- **Entsorgung:** Dieses Produkt ist Elektroschrott. Entsorgen Sie es nicht über den Hausmüll, sondern geben Sie es bei einer autorisierten Sammelstelle für Elektro- und Elektronikgeräte ab (gemäß WEEE-Richtlinie).
Mehr Produktdetails anzeigen
Weniger anzeigen
Angaben zur Produktsicherheit
Herstellerinformationen:
Novar GmbH a Honeywell Company
Berliner Straße 111
Nordrhein-Westfalen
Ratingen, Deutschland, 40880
info@esser-systems.com
https:///www.esser-systems.com
