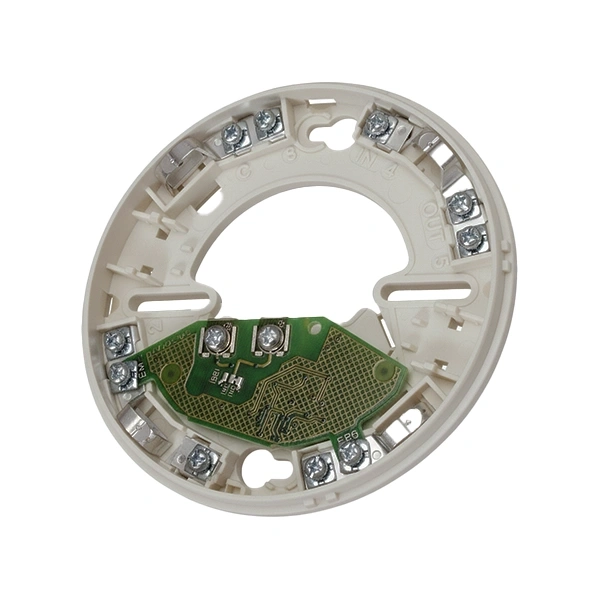

Meldersockel mit Relaiskontakt IQ8Quad, 62,70 €

ESSER Meldersockel mit Relaiskontakt für IQ8Quad

Integrieren Sie externe Steuerungen nahtlos in Ihr IQ8Quad-System mit diesem speziellen Meldersockel. Sein integrierter Relaiskontakt ist per Jumper flexibel als Schließer oder Öffner konfigurierbar und schaltet zuverlässig Lasten bis zu 30 V DC/1 A – auch bei anspruchsvollen Anwendungstemperaturen von -20 °C bis 72 °C.

Produkteigenschaften & Technische Details

Artikelnummer: 805591
SKU: 805591
Produkt-UID: 300000203
Lagertemperatur: -25 °C ... 75 °C
Abmessungen: Ø: 117 mm H: 24 mm (inkl. Detektor 62 mm)
Farbe: weiß, ähnlich RAL 9010
Gewicht: ca. 80 g
Kontakt Lastrelais: 30 V DC/1 A
Anwendungstemperatur: -20 °C ... 72 °C
Material: ABS
Stromverbrauch: 5 µA (ohne Detektor, aktives Relais)
Anschlussklemme: Ø 0,6 mm bis 2 mm²
Luftfeuchtigkeit: < 95 % (nicht kondensierend)

Lieferumfang & Zubehör

1x Meldersockel mit Relaiskontakt für IQ8Quad

Hinweis: Produktbilder können abweichen; Farbunterschiede sind möglich. Zubehör und Dekoration sind, sofern nicht angegeben, nicht im Lieferumfang enthalten. Marken- und Produktnamen sind Eigentum der jeweiligen Rechteinhaber und dienen ausschließlich der Darstellung und Beschreibung der Produkte.

Produktbezogene Warn- und Sicherheitshinweise

Dieses Produkt wurde gemäß der Allgemeinen Produktsicherheitsrichtlinie (GPSR) sowie auf Grundlage einer sorgfältigen Risikoanalyse geprüft. Sofern für dieses Produkt zusätzliche gesetzlich vorgeschriebene Informationen erforderlich sind, haben wir diese in der Produktbeschreibung hinterlegt. Andernfalls erfüllt das Produkt bei bestimmungsgemäßem Gebrauch sämtliche Sicherheitsanforderungen und benötigt daher keine spezielle Kennzeichnung nach GPSR oder anderen geltenden Vorschriften.

Alle sicherheitsrelevanten Informationen werden von uns regelmäßig überprüft, aktualisiert und im Einklang mit den gesetzlichen Vorgaben ergänzt.

Bei Fragen oder weiterführenden Informationen können Sie sich gerne per E-Mail an uns oder direkt an den Hersteller wenden (Kontaktdaten siehe Artikelbeschreibung).

Allgemeine Sicherheitshinweise

**GEFAHR!** Installation, Wartung und Inbetriebnahme dürfen nur von qualifiziertem Fachpersonal unter Beachtung der geltenden Vorschriften (z.B. VDE 0833) durchgeführt werden.
**WARNUNG!** Vor allen Arbeiten am Meldersockel muss die Anlage spannungsfrei geschaltet werden, um Stromschläge zu vermeiden.
**WICHTIG!** Die maximale Schaltlast des Relaiskontakts von 30 V DC / 1 A darf nicht überschritten werden. Eine Überlastung kann zu Geräteschäden oder Brand führen.
Dieses Produkt ist Teil einer Sicherheitsanlage (Brandmeldeanlage). Eine unsachgemäße Installation kann zum Ausfall des Systems und zu Lebensgefahr führen.

Anleitung für die sichere Verwendung

**1. Vorbereitung:** Stellen Sie sicher, dass die Brandmeldezentrale und alle zugehörigen Stromkreise spannungsfrei sind.
**2. Montage:** Befestigen Sie den Meldersockel an einer ebenen, trockenen und sauberen Oberfläche gemäß dem Montageplan der Anlage.
**3. Verdrahtung:** Schließen Sie die Leitungen gemäß dem Anschlussplan an. Verwenden Sie ausschließlich Kabel mit einem Querschnitt von 0,6 mm² bis 2 mm². Achten Sie auf korrekte Polarität.
**4. Relais konfigurieren:** Stellen Sie den Jumper vor der Installation auf die gewünschte Funktion: „NO“ für Schließer (Arbeitskontakt) oder „NC“ für Öffner (Ruhekontakt).
**5. Melder einsetzen:** Setzen Sie den kompatiblen IQ8Quad-Melder in den Sockel ein und drehen Sie ihn im Uhrzeigersinn bis zum Einrasten.
**6. Inbetriebnahme:** Schalten Sie die Spannung wieder ein und führen Sie einen Funktionstest gemäß den Vorgaben des Anlagenherstellers durch, um die korrekte Funktion des Melders und des Relais zu überprüfen.

Warnhinweise zu vorhersehbarem Missbrauch

**Nicht im Freien oder in feuchten, nassen oder explosionsgefährdeten Bereichen installieren.** Das Produkt ist nur für den Einsatz in trockenen Innenräumen vorgesehen.
**Schließen Sie keine Lasten an, die die Spezifikation von 30 V DC / 1 A überschreiten.** Dies kann zur Zerstörung des Relais und zu Brandgefahr führen.
**Den Meldersockel oder den eingesetzten Melder nicht überstreichen, abdecken oder verdecken.** Dies beeinträchtigt die Funktion der Brandmeldeanlage.
**Nehmen Sie keine technischen Veränderungen oder Modifikationen am Produkt vor.** Jegliche Veränderung führt zum Erlöschen der Garantie und Zulassung.

Wartung und Entsorgung

**Wartung:** Die Wartung der Brandmeldeanlage, einschließlich dieses Meldersockels, muss regelmäßig durch Fachpersonal gemäß den nationalen Normen und Vorschriften erfolgen.
**Reinigung:** Reinigen Sie die Oberfläche bei Bedarf nur mit einem weichen, trockenen oder leicht feuchten Tuch. Verwenden Sie keine Lösungs- oder Scheuermittel.
**Entsorgung:** Dieses Produkt ist ein Elektrogerät und darf nicht im Hausmüll entsorgt werden. Führen Sie es am Ende seiner Lebensdauer dem Elektroschrott-Recycling gemäß den örtlichen Vorschriften zu (WEEE-Richtlinie).

Angaben zur Produktsicherheit

Herstellerinformationen:

Novar GmbH a Honeywell Company
Berliner Straße 111
Nordrhein-Westfalen
Ratingen, Deutschland, 40880
info@esser-systems.com
https:///www.esser-systems.com
