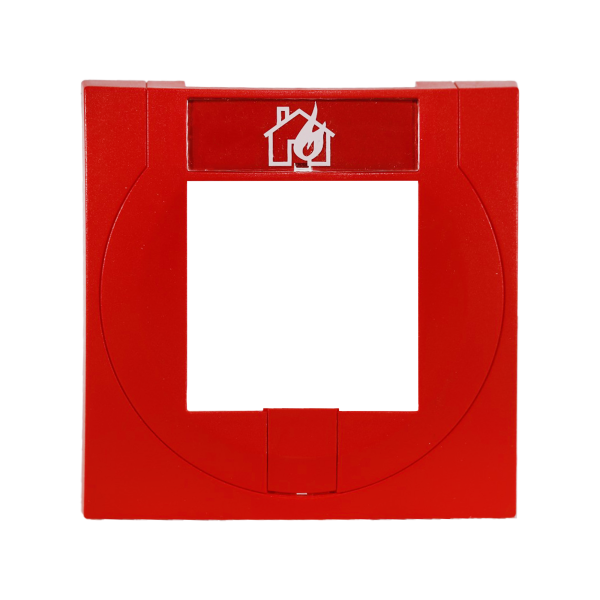

Handmelder Gehäuse, rot mit Glas, rot, ähnlich RAL 3020, 19,12 €

ESSER MCP-Gehäuse groß mit Glasscheibe, rot, ähnlich RAL 3020

Setzen Sie auf Effizienz und Design mit unserem roten MCP-Gehäuse (ähnlich RAL 3020) in besonders schlanker Bauform. Die durchdachte Konstruktion aus robustem ASA-Kunststoff (IP44) ermöglicht dank steckbarer Anschlussklemmen und flexibler Kabeleinführungen eine schnelle und unkomplizierte Oberflächenmontage auf Standard-Unterputzdosen.

Produkteigenschaften & Technische Details

Artikelnummer: 704900
SKU: 704900
Produkt-UID: 300000652
Eigenschaften: Schlankes DesignNiedrige LeistungsaufnahmeSteckbare AnschlussklemmenOptionale Klemmen2 x Kabeleinführungen oben, unten und an der RückwandBefestigung auf Standard-UnterputzdoseTestfunktion über Handmelder-ServicetasteNicht betriebsbereite Melder können durch Umdrehen der beiliegenden Bedienfrontfolie mit dem Aufkleber "Außer Betrieb" gekennzeichnet werden
Art des Schutzes: IP 44
Gehäuse: ASA-Kunststoff
Einrichtung: Oberflächenmontage
Gewicht: ca. 83 g (ohne Elektronikmodul)
Abmessungen: B: 133 mm H: 133 mm T: 36 mm

Lieferumfang & Zubehör

Gehäuse mit Glasscheibe (Art.-Nr. 704910)
Kunststoffschlüssel (Art.-Nr. 769910)

Hinweis: Produktbilder können abweichen; Farbunterschiede sind möglich. Zubehör und Dekoration sind, sofern nicht angegeben, nicht im Lieferumfang enthalten. Marken- und Produktnamen sind Eigentum der jeweiligen Rechteinhaber und dienen ausschließlich der Darstellung und Beschreibung der Produkte.

Produktbezogene Warn- und Sicherheitshinweise

Dieses Produkt wurde gemäß der Allgemeinen Produktsicherheitsrichtlinie (GPSR) sowie auf Grundlage einer sorgfältigen Risikoanalyse geprüft. Sofern für dieses Produkt zusätzliche gesetzlich vorgeschriebene Informationen erforderlich sind, haben wir diese in der Produktbeschreibung hinterlegt. Andernfalls erfüllt das Produkt bei bestimmungsgemäßem Gebrauch sämtliche Sicherheitsanforderungen und benötigt daher keine spezielle Kennzeichnung nach GPSR oder anderen geltenden Vorschriften.

Alle sicherheitsrelevanten Informationen werden von uns regelmäßig überprüft, aktualisiert und im Einklang mit den gesetzlichen Vorgaben ergänzt.

Bei Fragen oder weiterführenden Informationen können Sie sich gerne per E-Mail an uns oder direkt an den Hersteller wenden (Kontaktdaten siehe Artikelbeschreibung).

Allgemeine Sicherheitshinweise

**WARNUNG: Lebensgefahr!** Dieses Gehäuse ist eine sicherheitsrelevante Komponente eines Brandmeldesystems. Die Installation, Inbetriebnahme und Wartung darf ausschließlich von qualifiziertem Fachpersonal gemäß den geltenden nationalen Normen und Vorschriften (z.B. DIN VDE 0833, DIN 14675 in Deutschland) durchgeführt werden.
**Stromschlaggefahr!** Schalten Sie vor allen Installations- und Wartungsarbeiten die Stromversorgung des entsprechenden Meldelinienkreises spannungsfrei und sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck als Gehäuse für ein Handfeuermelder-Elektronikmodul innerhalb einer zertifizierten Brandmeldeanlage.
Prüfen Sie das Produkt vor der Montage auf sichtbare Schäden. Ein beschädigtes Produkt darf unter keinen Umständen installiert oder in Betrieb genommen werden.

Anleitung für die sichere Verwendung

**1. Vorbereitung:** Stellen Sie sicher, dass die Stromversorgung abgeschaltet ist. Führen Sie das Brandmeldekabel durch eine der vorgesehenen Kabeleinführungen (oben, unten oder an der Rückwand) in das Gehäuseunterteil ein.
**2. Montage:** Befestigen Sie das Gehäuseunterteil sicher auf einer Standard-Unterputzdose oder direkt auf einer ebenen, festen Oberfläche.
**3. Anschluss:** Verdrahten Sie das (separat erhältliche) Elektronikmodul gemäß der Anleitung des Modulherstellers und setzen Sie es in das Gehäuseunterteil ein. Verbinden Sie die steckbaren Anschlussklemmen.
**4. Fertigstellung:** Setzen Sie die Glasscheibe (Art.-Nr. 704910) ein und verschließen Sie das Gehäuse mit dem Oberteil, bis es hörbar einrastet.
**5. Inbetriebnahme:** Schalten Sie die Stromversorgung wieder ein. Führen Sie einen Funktionstest gemäß den Vorgaben der Brandmeldeanlage durch. Verwenden Sie zum Öffnen und Zurücksetzen des Melders den Serviceschlüssel (Art.-Nr. 769910).
**6. Kennzeichnung:** Falls der Melder temporär außer Betrieb genommen wird, kennzeichnen Sie dies deutlich, indem Sie die beiliegende Bedienfrontfolie umdrehen, sodass der Aufkleber "Außer Betrieb" sichtbar ist.

Warnhinweise zu vorhersehbarem Missbrauch

**Keine missbräuchliche Aktivierung:** Betätigen Sie den Handfeuermelder nur im tatsächlichen Brandfall. Eine böswillige oder fahrlässige Auslösung ist strafbar und kann hohe Kosten verursachen.
**Zugänglichkeit gewährleisten:** Blockieren oder verdecken Sie den Handfeuermelder nicht mit Möbeln, Pflanzen, Dekorationen oder anderen Gegenständen. Der Melder muss jederzeit frei zugänglich und gut sichtbar sein.
**Nicht modifizieren oder bemalen:** Verändern, bekleben oder lackieren Sie das Gehäuse nicht. Dies kann die Funktion beeinträchtigen, die Erkennbarkeit der Signalfarbe herabsetzen und zum Erlöschen der Zulassung führen.
**Keine zweckentfremdete Nutzung:** Verwenden Sie das Gehäuse nicht als Haken, Ablage, Stütze oder für andere Zwecke, die nicht seiner Bestimmung als Teil eines Brandmeldesystems entsprechen.

Wartung und Entsorgung

**Wartung und Inspektion:** Die regelmäßige Inspektion und Wartung des Handfeuermelders muss durch autorisiertes Fachpersonal gemäß den nationalen Vorschriften für Brandmeldeanlagen erfolgen. Nach jeder Auslösung muss die Glasscheibe durch eine neue (Art.-Nr. 704910) ersetzt werden.
**Reinigung:** Reinigen Sie die Gehäuseoberfläche bei Bedarf ausschließlich mit einem weichen, trockenen oder leicht mit Wasser angefeuchteten Tuch. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel, da diese den ASA-Kunststoff beschädigen können.
**Entsorgung:** Dieses Produkt ist ein Elektro- und Elektronik-Altgerät und darf nicht über den normalen Hausmüll entsorgt werden. Führen Sie das Produkt am Ende seiner Lebensdauer einer fachgerechten Entsorgung gemäß der WEEE-Richtlinie (2012/19/EU) bei einer kommunalen Sammelstelle für Elektroschrott zu.

Angaben zur Produktsicherheit

Herstellerinformationen:

Novar GmbH a Honeywell Company
Berliner Straße 111
Nordrhein-Westfalen
Ratingen, Deutschland, 40880
info@esser-systems.com
https:///www.esser-systems.com
