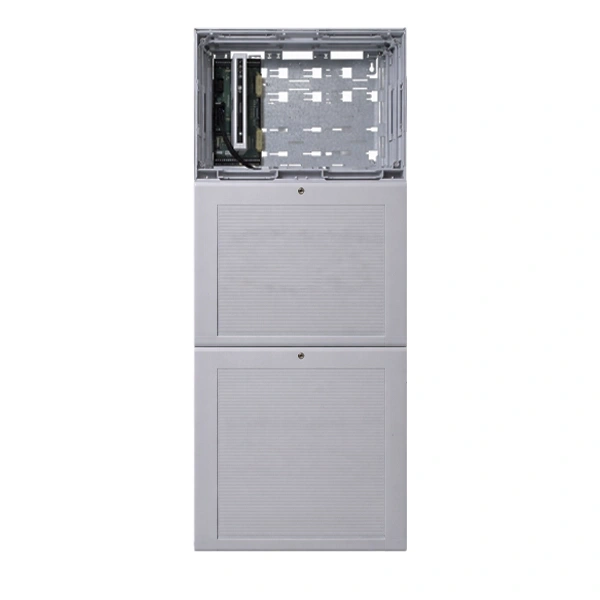

ESSER FACP FlexES Steuerung FX18 (10 Schleifen)
Erleben Sie maximale Sicherheit und Flexibilität mit der Brandmelderzentrale FlexES Control FX18. Dieses leistungsstarke System unterstützt in der Basiskonfiguration 10 Schleifen für bis zu 1.270 Teilnehmer und ist modular auf bis zu 18 Schleifen erweiterbar, um mit Ihren Anforderungen zu wachsen. Dank redundanter CPU-Steuerung und der innovativen Degraded-Mode-Funktion bietet die Zentrale eine herausragende Verfügbarkeit und Zuverlässigkeit für jedes anspruchsvolle Brandschutzkonzept.
Produkteigenschaften & Technische Details
-
Artikelnummer: FX808396
-
SKU: fx808396
-
Produkt-UID: 300000039
-
Leistungserklärung: DoP-20903130701
-
Eigenschaften: Master/Slave-CPU durch redundantes SteuermodulKombinierbare Schleifen-/Spurtechnik mit dezentraler IntelligenzFrei konfigurierbare Funktionalität der Module4 frei programmierbare potentialfreie Kontakte und 1 Ausgang für Alarmübertragungseinheit (ATU)Erhöhte Verfügbarkeit durch Degraded-Mode-Funktion der SchleifenmoduleDegraded-Mode für Überwachungsbereiche bis zu 48.000 m² oder mehr als 512 Brandmelder gem. VDE 0833 bzw. VdS 2095USB-, RS 485-, TTY-Schnittstellen onboardDirekte Ausgabe des proprietären EDV-Kommunikationsprotokolls (Data Protocol) über die Schnittstelle RS 485Betrieb von schleifengespeisten Alarmgebern (optisch/akustisch/sprachlich) in verschiedenen Alarmzonen über esserbus-PLusKaskadierbare Spannungsversorgung bis 450 W nach EN 54-4Schleifenlänge bis 3.5 km (esserbus)Betrieb verschiedener Ein-/AusgangsgatewaysEreignisspeicher mit 10.000 EinträgenIntegrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z. B. Feuerwehranzeigetableauz. B. Feuerwehr-Anzeigetableau, Feuerwehr-BedieneinheitBetrieb von VdS-anerkannten Funkkomponenten mit komfortabler FeldstärkemessungParametrierung, Kalibrierung und Programmierung direkt über USBGalvanische Trennung von Analogschleifen möglichBis zu 1.000 Regelzonen in Verbindung mit Anzeige- und Bedieneinheit Anzeige- und Bedieneinheit mit 5.7" TFT-DisplayKapazitive Tastatur für berührungsempfindliche BedienungProgrammgesteuertes Nachtdesign mit interaktivem TastaturmenüZusatzfunktionen für powered loop BUS-versorgte, synchron gesteuerte, akustische Alarmgeber nach DIN EN 54 - 3 mit Alarmton nach DIN 33404Bis zu 48 powered loop Basissummern (Serie 9200) pro SchleifeBis zu 32 powered loop IQ8Alarm / IQ8Alarm Plus Geräte pro SchleifeBis zu 64 powered loop IQ8Alarm Plus So / FSo Geräte pro SchleifeBis zu 48 IQ8Quad mit Alarmgeber pro Schleife
-
Art des Schutzes: IP 30
-
Nennspannung: 230
-
Temperatur in der Umgebung: -5 °C ... 45 °C
-
Abmessungen: B: 450 mm H: 960 mm T: 185 mm
-
Nennfrequenz: 50 Hz ... 60 Hz
-
Gehäuse: ABS, 10% glasfaserverstärkt, V - 0
-
Luftfeuchtigkeit: < 95 % (nicht kondensierend)
-
Ausgangsspannung: 24 V DC
-
Lagertemperatur: -10 °C ... 50 °C
-
Ruhestrom: ca. 192 mA (Basismodell ohne Display und Bedieneinheit)
-
Farbe: grau, ähnlich Pantone 538
-
Gewicht: Ca. 15,1 kg (inkl. neutraler Front)
-
Stromaufnahme für ext. Geräte: 3
-
Nennstrom: 0,8 A
Lieferumfang & Zubehör
- Set bestehend aus 1 x Stromversorgungsmodul, 1 x Steckeranschlusskabel, 1 x PS-Anschlussmodul, 1 x Rückwand 1, 1 x Steuermodul, 1 x Gehäuserahmen und 1 x Grundmodulträger, 1 x Satz Luftfilter
Hinweis: Produktbilder können abweichen; Farbunterschiede sind möglich. Zubehör und Dekoration sind, sofern nicht angegeben, nicht im Lieferumfang enthalten. Marken- und Produktnamen sind Eigentum der jeweiligen Rechteinhaber und dienen ausschließlich der Darstellung und Beschreibung der Produkte.
Produktbezogene Warn- und Sicherheitshinweise
Dieses Produkt wurde gemäß der Allgemeinen Produktsicherheitsrichtlinie (GPSR) sowie auf Grundlage einer sorgfältigen Risikoanalyse geprüft. Sofern für dieses Produkt zusätzliche gesetzlich vorgeschriebene Informationen erforderlich sind, haben wir diese in der Produktbeschreibung hinterlegt. Andernfalls erfüllt das Produkt bei bestimmungsgemäßem Gebrauch sämtliche Sicherheitsanforderungen und benötigt daher keine spezielle Kennzeichnung nach GPSR oder anderen geltenden Vorschriften.
Alle sicherheitsrelevanten Informationen werden von uns regelmäßig überprüft, aktualisiert und im Einklang mit den gesetzlichen Vorgaben ergänzt.
Bei Fragen oder weiterführenden Informationen können Sie sich gerne per E-Mail an uns oder direkt an den Hersteller wenden (Kontaktdaten siehe Artikelbeschreibung).
Allgemeine Sicherheitshinweise
- **GEFAHR DURCH ELEKTRISCHEN SCHLAG:** Installation, Anschluss und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal bei allpolig abgeschalteter Netzspannung (230 V AC) durchgeführt werden.
- **LEBENSGEFAHR:** Dies ist eine lebenswichtige Sicherheitseinrichtung. Unsachgemäße Installation, Konfiguration oder Wartung kann zum Ausfall des Systems führen und schwere Personen- oder Sachschäden verursachen.
- **NUR FÜR FACHPERSONAL:** Die Installation, Programmierung und Inbetriebnahme darf ausschließlich von zertifizierten Fachkräften gemäß den nationalen Normen und Vorschriften (z.B. VDE 0833, VdS 2095) erfolgen.
- **UMGEBUNGSBEDINGUNGEN BEACHTEN:** Betreiben Sie die Zentrale nur innerhalb des spezifizierten Temperatur- (-5 °C bis +45 °C) und Feuchtigkeitsbereichs (< 95 %, nicht kondensierend) und in einer Umgebung, die der Schutzart IP30 entspricht (trockene Innenräume).
Anleitung für die sichere Verwendung
- **1. VORBEREITUNG:** Überprüfen Sie vor der Montage den Lieferumfang auf Vollständigkeit und Unversehrtheit. Stellen Sie sicher, dass der Montageort den Umgebungsbedingungen entspricht und frei von Staub und Vibrationen ist.
- **2. MONTAGE:** Montieren Sie das Gehäuse sicher und senkrecht an einer stabilen, ebenen Wand gemäß der beiliegenden Montageanleitung. Sorgen Sie für ausreichenden Freiraum um das Gerät für Belüftung und Wartung.
- **3. ELEKTRISCHER ANSCHLUSS:** Stellen Sie sicher, dass die Netzversorgung (230V AC) vor allen Anschlussarbeiten unterbrochen ist. Der Anschluss darf nur von einer Elektrofachkraft gemäß dem Anschlussplan und den örtlichen Vorschriften erfolgen.
- **4. ANSCHLUSS DER PERIPHERIE:** Schließen Sie alle Komponenten wie Melder, Module, Alarmgeber und Feuerwehrperipherie gemäß der Systemplanung und den technischen Anschlussbedingungen an. Achten Sie auf korrekte Polung und Verdrahtung.
- **5. INBETRIEBNAHME:** Nach Abschluss der Installation muss die Anlage von einer autorisierten Fachkraft vollständig in Betrieb genommen und geprüft werden. Alle Melder, Alarmgeber und Funktionen müssen getestet und ein Inbetriebnahmeprotokoll erstellt werden.
- **6. BEDIENUNG:** Die Bedienung der Zentrale (z.B. Quittieren von Meldungen, Zurücksetzen des Systems) darf nur durch eingewiesenes Personal erfolgen. Beachten Sie stets die Anzeigen auf dem Display und die Anweisungen im Benutzerhandbuch.
Warnhinweise zu vorhersehbarem Missbrauch
- **KEINE MODIFIKATIONEN:** Nehmen Sie keine unautorisierten Änderungen an der Hardware oder Software der Zentrale vor. Dies führt zum Erlöschen der Zulassung (z.B. VdS, EN 54) und kann die Funktion der Anlage gefährden.
- **VERWENDUNG FREMDER KOMPONENTEN:** Verwenden Sie ausschließlich Komponenten und Peripheriegeräte, die vom Hersteller für den Betrieb mit dieser Zentrale freigegeben und zugelassen sind. Der Einsatz inkompatibler Geräte kann zu Fehlfunktionen führen.
- **BELÜFTUNG NICHT BLOCKIEREN:** Decken Sie die Lüftungsschlitze des Gehäuses niemals ab und stellen Sie keine Gegenstände darauf ab. Eine Überhitzung kann zu permanenten Schäden und Systemausfällen führen.
- **FEHLERMELDUNGEN NICHT IGNORIEREN:** Störungs- oder Fehlermeldungen müssen umgehend von qualifiziertem Personal untersucht und behoben werden, um die volle Funktionsfähigkeit der Anlage jederzeit zu gewährleisten.
- **ZONEN NICHT DAUERHAFT ABSCHALTEN:** Das unbefugte oder dauerhafte Abschalten von Meldergruppen oder Alarmgebern ist strengstens verboten und kann im Brandfall zu lebensgefährlichen Situationen führen.
Wartung und Entsorgung
- **REGELMÄSSIGE WARTUNG:** Die Brandmeldeanlage muss gemäß den geltenden Normen (z.B. DIN 14675, VDE 0833) regelmäßig, mindestens einmal jährlich, von einer zertifizierten Fachfirma inspiziert und gewartet werden. Führen Sie die vorgeschriebenen Betreiberprüfungen durch.
- **REINIGUNG:** Reinigen Sie das Gehäuse nur äußerlich mit einem weichen, trockenen oder leicht angefeuchteten Tuch. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel. Es darf keine Flüssigkeit in das Gerät eindringen.
- **LUFTFILTER:** Der Luftfilter muss im Rahmen der regelmäßigen Wartung geprüft und bei starker Verschmutzung ausgetauscht werden, um eine ausreichende Kühlung der Elektronik sicherzustellen.
- **ENTSORGUNG:** Dieses Gerät ist ein Elektro- und Elektronikgerät und darf nicht über den Hausmüll entsorgt werden. Führen Sie es am Ende seiner Lebensdauer einer fachgerechten Entsorgung gemäß der WEEE-Richtlinie (2012/19/EU) an einer offiziellen Sammelstelle für Elektroschrott zu.
